Opsætning af D-Star repeater med G4KLX programmer.

Nedenfor vises faneblade fra Repeater- og ircDDBGateway-programmerne fra en UHF Lydkortrepeater.
Der kan være enkelte værdier, som skal tilpasses den enkelte repeater.

Har du erfaring om ændringer eller tilføjelser må du meget gerne maile.

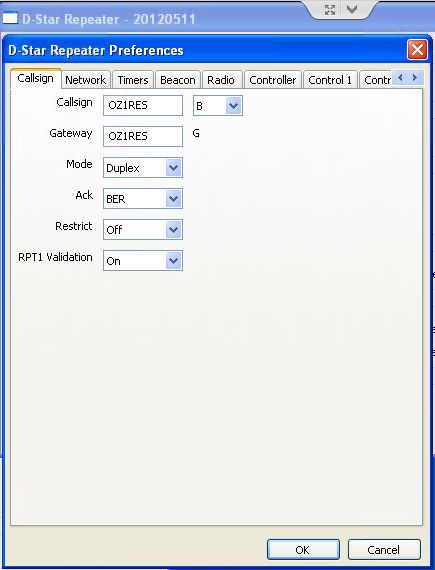

Callsign : Repeaterens kaldesignal og modul-bogstavet.
A=23 cm, B = 70 cm, C = 2 m

Gateway : Repeaterens kaldesignal.

Mode : Simplex, Duplex, Gateway, RX Only, TX Only eller seperat TX og RX.
Simplex bruges til hotspot med en simplex-transceiver.
Duplex bruges til repeater med seperat RX og TX og duplexfilter.
Gateway tillader en repeater forbundet med ircDDB Gateway at bruges sammen med en anden D-Star repeater, som ikke har internet adgang.
De sidste 3 muligheder bruges til Splitrepeater med RX og TX på forskellige positioner.

ACK ON sender en kort udsendelse efter hver transmission.
Der kan vælges mellem Off, BER og Status.
BER udsender en eventule linket reflektors kaldesignal og
Bit Rate Error procent for det sidst modtagne signal.
STATUS udsender hele link status meddelelsen.

Restrict : normalt OFF. Kan bruges sammen med HotSpots.
Afgør om MY kaldesignal på brugeren er det samme som repeaterens kaldesignal, således at kun ejeren kan bruge sit eget HotSpot.

RPT1 Validation ON : Kun radioer i duplex mode og med repeaterens kaldesignal i RPT1 kommer over repeateren. Kan sammenlignes med virkemåden af pilottoner.

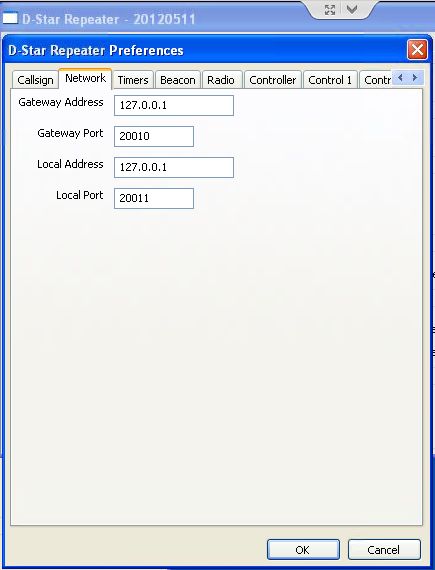

Disse adresser og porte er til internt brug mellem programmerne.

Værdierne skal passe med de tilsvarende i gateway-programmet.

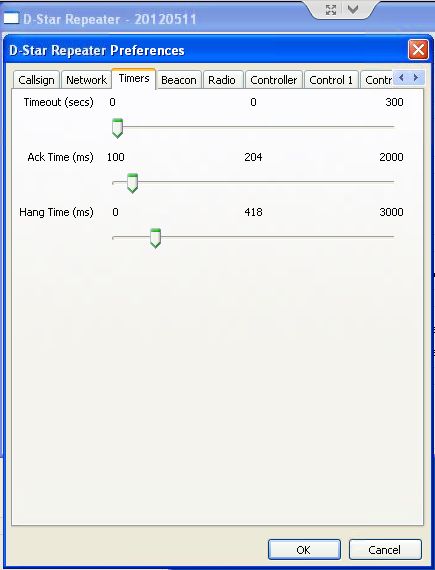

Timeout sætter max tid i sekunder. Default er 180, 0 fjerner timeout.

Ack Time sætter tiden mellem slutning af udsendelsen og ACK. Default er 500.

Hang Time sætter længden af udsendelse efter GMSK afslutning.

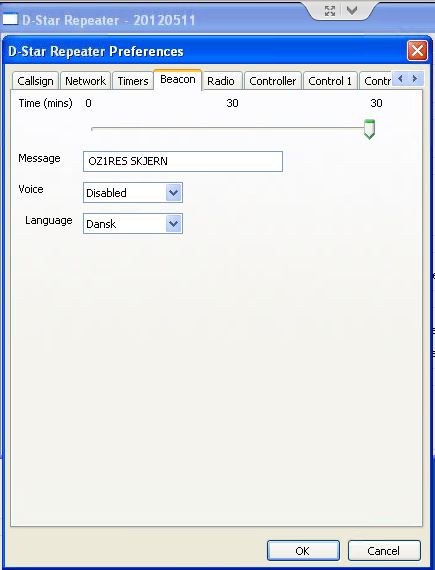

Beacon Time sætter tid mellem udsendelser af beacons.
(udsendes kun når der ikke er aktivitet)
Hvis skyderen sættes på 0 udsendes beacon ikke.

Teksten i MESSAGE udsendes og vises i radioens displaylinie.
Hvis Voice er Enabled udsender samtigt repeaterens kaldesignal
med tale i det valgte sprog.

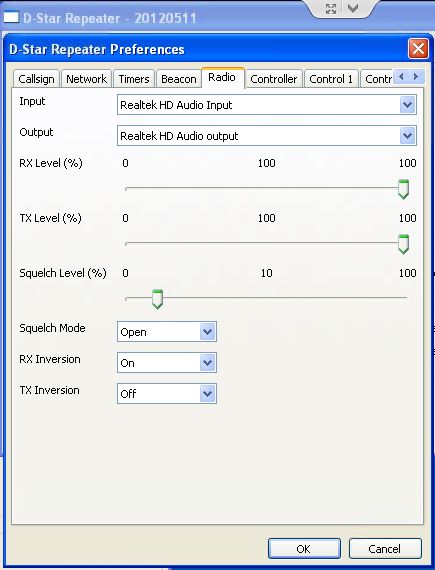

Input og Output bestemmer forbindelsen til lydkortets indgang og udgang.

Lydkortet skal også indstilles i dettes konfigurationsmenu.

Ifølge G4KLX's vejledning sættes RX og TX level på 100, når
det er en ren D-Star repeater.

Squelch Level justerer tærskelværdien af den digitale squelch.

Disse 3 skydere virker straks, uden genstart af programmet.

Squelch Mode vælges mellem Normal, Inverted eller Open.

Mange forsøg viser, at Open er det bedste valg.

RX og TX inversion bruges til at vende fasen på LF-signalerne rigtigt.
Indstillingerne afhænger af det anvendte udstyr og findes ved forsøg.

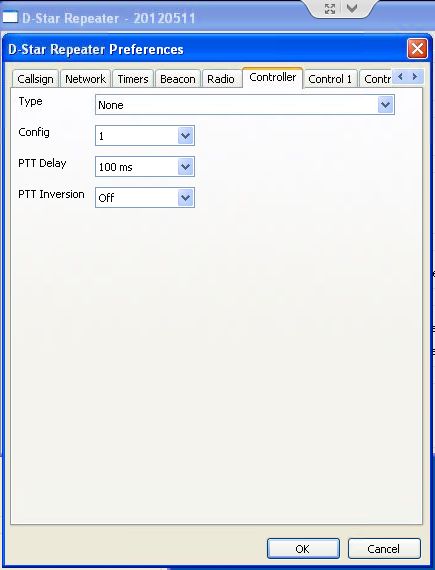

Her angives, om der bruges USB-kort som fx Velleman K8055 til styring af squelch og sendetast (PTT).

Hertil kan også kontrolfunktionerne forbindes.

G4KLX-programmerne behøver ikke squelch, og hvis man bruger TX-VOX behøves USB-kort ikke.

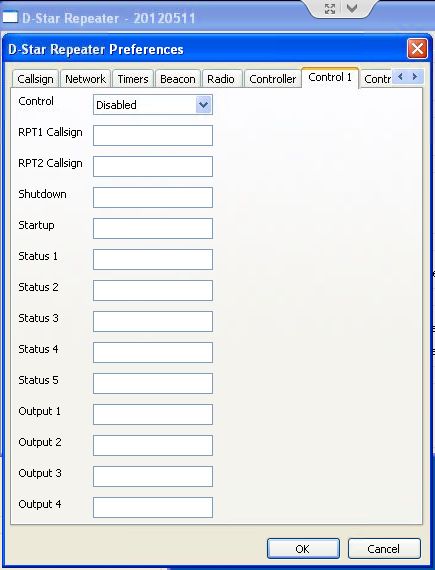

Man kan slukke og tænde for repeateren ved at sende den rette kombination af YOUR, RPT1, RPT2. Shutdown, Startup og 4 output linier.
RPT1 og RPT2 der bruges til kontrol skal værer forskellige fra repeaterens RPT1 og RPT2, ellers vil repeateren ikke fungere korrket.

Se nærmere forklaring i Jonathans pdf.dokument, se ovenfor.

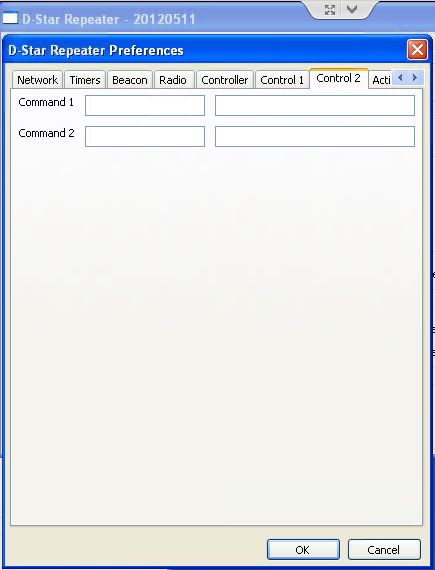

Her kan opsættes shell-kommandoer, som kan trigges af kontrolfunktionerne.

Se nærmere forklaring i Jonathans pdf.dokument, se ovenfor.

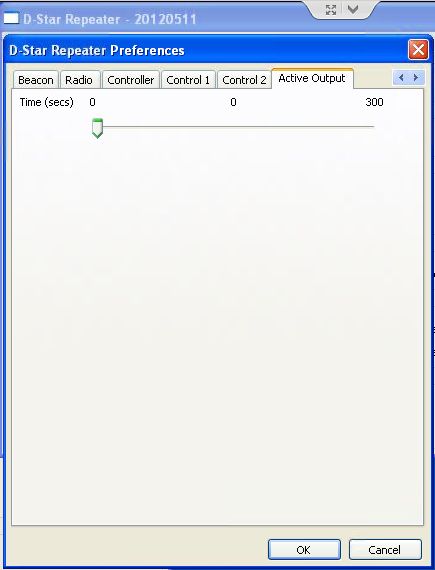

Aktivt output bruges, når man har en parallel analog repeater, for at afbryde denne i en periode, efter at D.Star repeateren har været i brug.

Se nærmere forklaring i Jonathans pdf.dokument, se ovenfor.

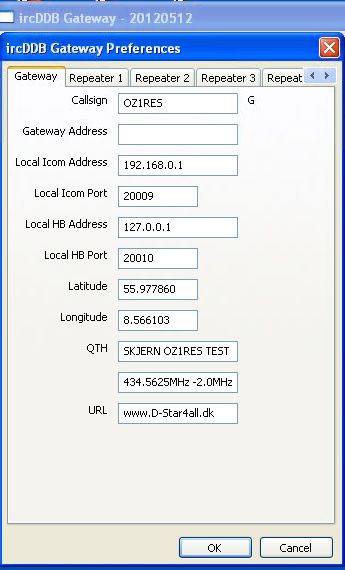

Callsign : Repeaterens call skrives her.

Gateway Address skal normalt være tom.

Local ICOM-Adresse og Port bruges kun ved ICOM controller.

Local HB-Adresse og Port bruges kun ved lydkort-repeater.

Latitude og Longitude :
repeaterens position i længde og bredde, i det viste format.
(måske . istedet for , afhængigt af komputerens sprogversion.
Kontrollér visningen på ircDDB-kortet.)
Tallene findes let ved hjælp af www.findvej.dk

Søg adressen og se positionen i rigtigt format under faneblad 'Mere info'

I QTH-felterne skrives valgfri tekst, som vises på ircDDB-kort og lister.
Det er smart at starte med repeaterens position i teksten, idet begyndelsen
af teksten bruges i forskellige lister og kodeprogrammer.

URL : repeaterens hjemmeside. Vises på ircDDB-hjemmesiden.

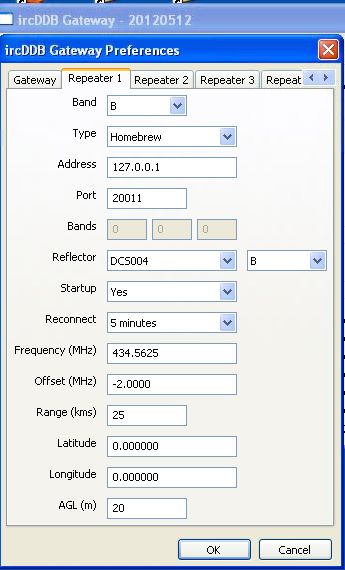

Repeaterens frekvens-bogstav vælges her : A, B, C, D, AD, BD, CD, and DD..

AD, BD, CD, and DD bands bruges ved Icom repeater til DD mode.

Type vælger mellem Homebrew og ICOM.

Adresse og Port er til programmernes interne brug.

Bands bruges, hvis der er tilkoblet en ICOM controller.

Reflector : Valg af Foretrukken Reflektor og modul.
Hvis man vælger 'None' vil ubrugte links fjernes ved hjælp af Reconnect-timeren.
Startup : Hvis 'Yes' linkes automatisk til foretrukket reflektor ved programstart.

Reconnect angiver tiden efter sidste lokale brugers udsendelse, hvorefter repeateren linker tilbage til den foretrukne reflektor.

Hvis tiden sættes til 'None' linkes ikke.
Hvis tiden sættes til 'Fixed' er repeateren fast forbundet til den foretrukne reflektor og kan ikke ændres af brugerne.

Repeaterens frekvens og spacing i MHz.
(måske . istedet for , afhængigt af komputerens sprogversion.
Kontrollér visningen på ircDDB-kortet.)
Range : Rækkevidde i km. (Tjek visningen på ircDDB-kortet !)

Hvis der er flere repeatermoduler kan positionen skrives her, istedet for på faneblad Gateway.

AGL : Antennens højde over JORD-overfladen.

Hvis der er flere repeatere på den samme position bruges faneblade Repeater 2-4.

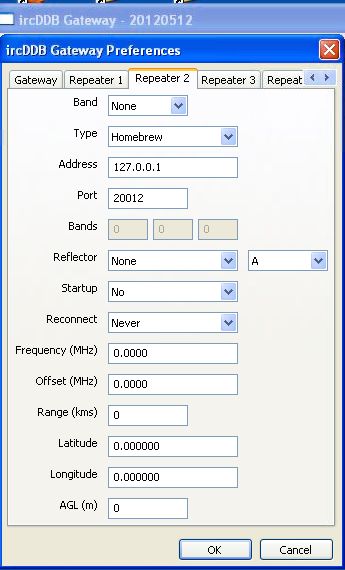

Dette faneblad bruges kun, hvis der er flere repeatere (frekvensmoduler)
på samme gateway.

Bortset fra felterne Address og Port udfyldes felterne på dette faneblad
efter forklaringen fra faneblad Repeater1.

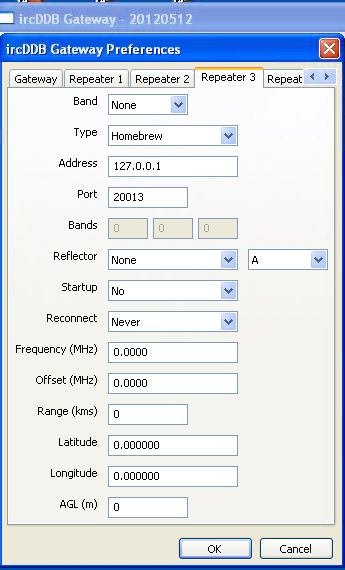

Dette faneblad bruges kun, hvis der er flere repeatere (frekvensmoduler)
på samme gateway.

Bortset fra felterne Address og Port udfyldes felterne på dette faneblad
efter forklaringen fra faneblad Repeater1.

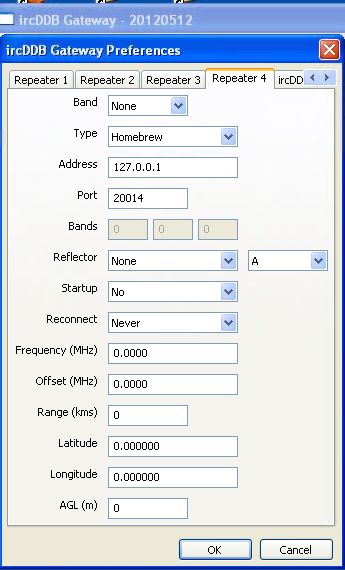

Dette faneblad bruges kun, hvis der er flere repeatere (frekvensmoduler)
på samme gateway.

Bortset fra felterne Address og Port udfyldes felterne på dette faneblad
efter forklaringen fra faneblad Repeater1.

Hostname og port som angivet af ircDDB-gruppen.

Repeaterens call (ingen modul-bogstav)(måske med små bogstaver)

Password som angivet af ircDDB-gruppen.

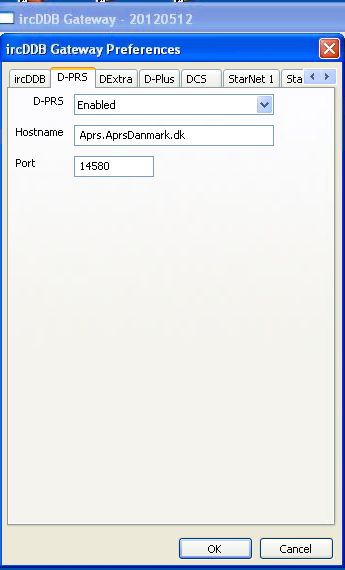

D-PRS : Enabled = aktiv på APRS kortet.

Hostname : APRS server.

Port til APRS.

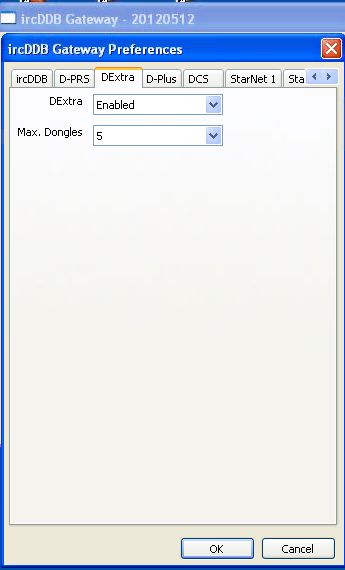

DExtra Enabled åbner for linkning til XRF-reflektorer (Open D-Star system).

Max Dongles kan bruges til at begrænse antal af samtidigt tilkoblede
Dongles, af hensyn til båndbredde forbrug.

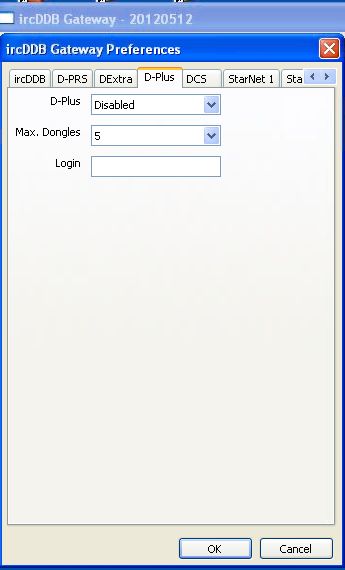

DPlus Enabled åbner for linkning til REF-reflektorer (US-Trust system).

Max Dongles kan bruges til at begrænse antal af samtidigt tilkoblede
Dongles, af hensyn til båndbredde forbrug.

US-Trust-registreret call kræves.

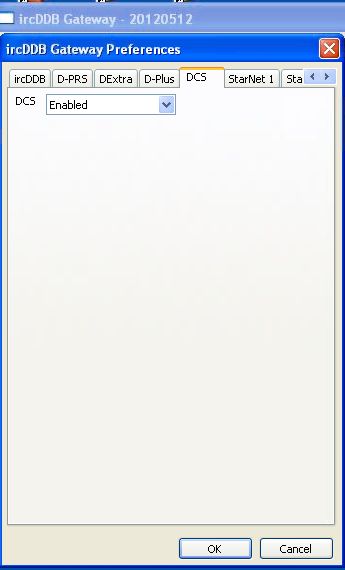

DCS Enabled åbner for linkning til DCS-reflektorer (Open D-Star system).

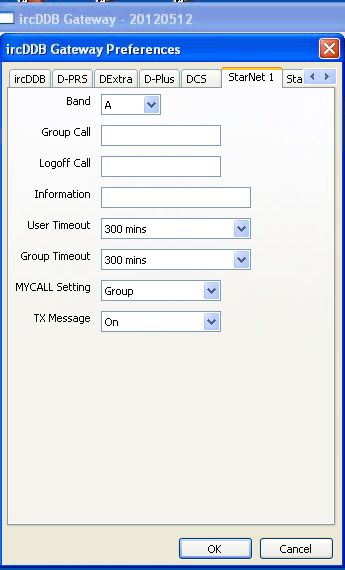

I faneblad STARnet 1-5 kan oprettes STARnet
tale-grupper.


Der kræves god internet-forbindelse til dette.

PAS PÅ ved oprettelse af STARnet grupper, undersøg om gruppen er oprettet allerede.

Oprettelse af flere grupper med samme kaldesignal kan give alvorlige konflikter.

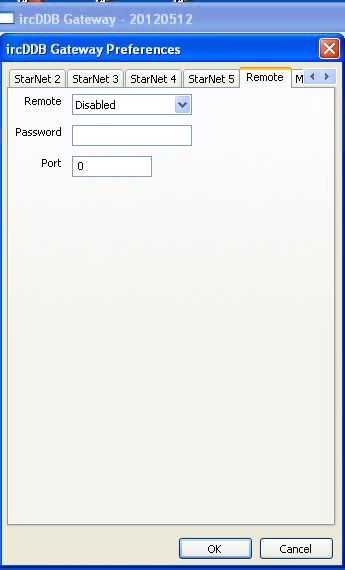

Remote tillader at fjernstyring kan styre gateway.

Sæt til Enabled, og vælg et password og en port.

Samme info samt gateway IP adresse bruges i Remote Control programmet.

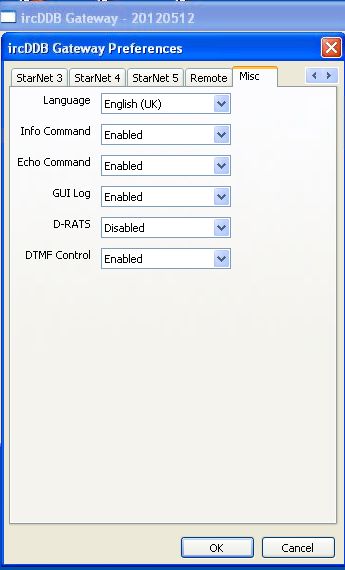

Language : det sprog info bliver udsendt med.

Info Command : I-kommando tilladt.

Echo Command : E-kommando tilladt.

GUI Log : intern log over trafik.

D-Rats : Tillader brug af program til data-kommunikation over D-Star nettet.

DTMF control : Tillader styring af for eksempel linking, unlinking, ekko og
info ved hjælp af DTMF-toner.

Således ses repeaterens data på ircDDB-listen :

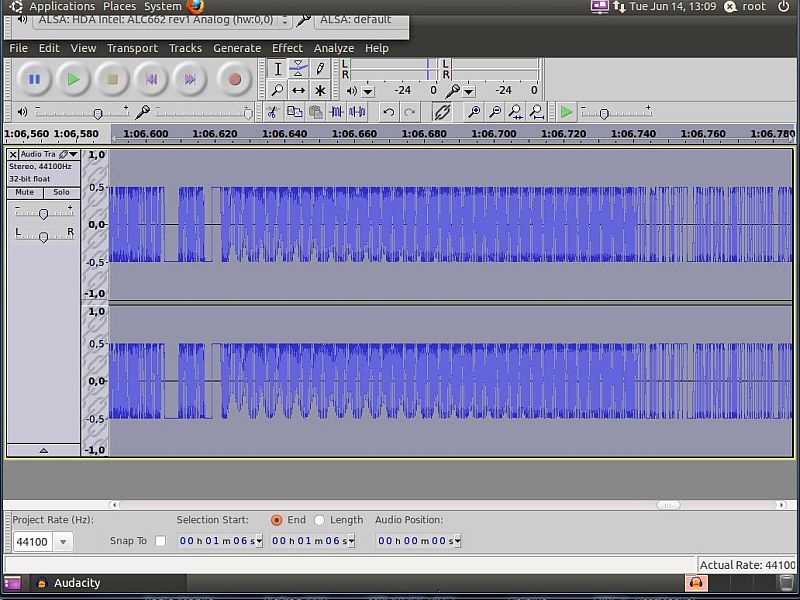

Herunder ses billede af starten af en D-Star datastrøm.
Først u-squelchet støj, derefter ophold, og derefter et langt stykke med sinus (startbip) som går over i firkanter.

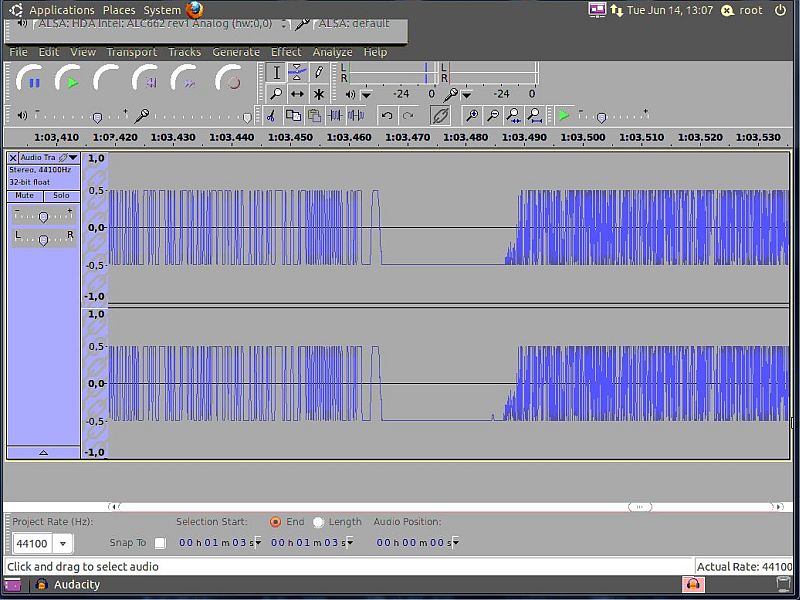

Herunder ses billede af slutningen af en D-Star datastrøm.
Først firkanter, derefter et ophold, og tilsidst u-squelchet støj.
